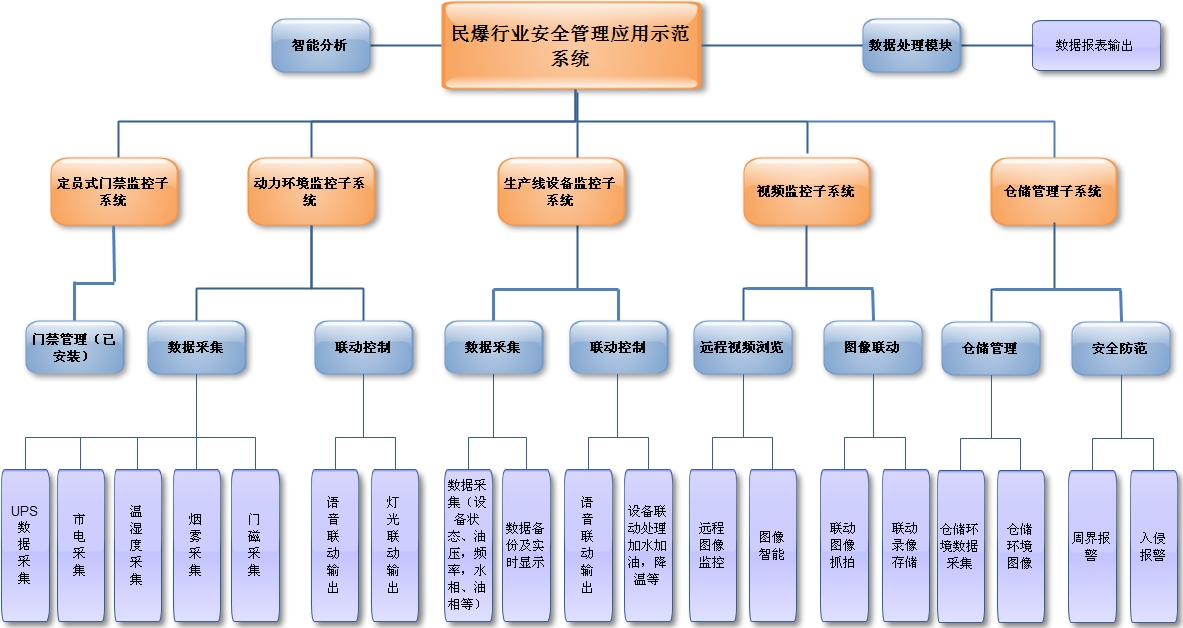

一、 系統架構圖

二、 門禁監控子系統

a) 具備門禁實時監控管理功能和打印、配置、數據統計等。

b) 能及時顯示非法進出人員或超員告警信息，并進行相應聯動告警處理。

c) 通道現場實時視頻監控人員進出。

d) 總覽整個廠區生產線人員進出情況。

三、動力環境監控子系統

a) 實現民爆廠區內生產線范圍內的動力環境數據采集，提供廠區周界環境內的監控數據，并對安全生產提供數據支持。

b) 實現報警數據的實時采集，上傳預覽。

四、生產線設備監控子系統

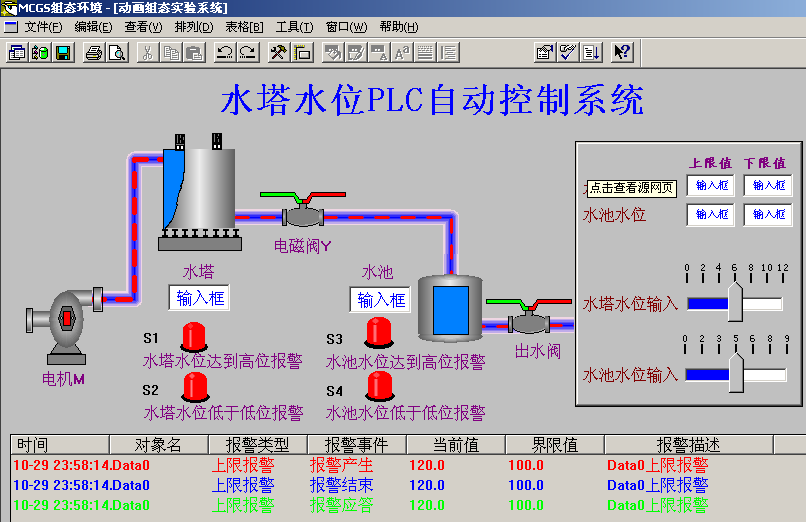

a) 實現民爆廠區內生產線設備工作狀態（油相、水相、轉數，頻率等）數據采集，并能進行設定好的上下線進行相應的（人工、自動）聯動控制，目前民爆企業采用的設備均是通過PLC電路采集數據并通過組態王軟件來實時顯示設備工作狀態。組態王軟件對工業控制這塊顯示的生產線實時預覽效果要好，節目直觀，設備狀態一目了然。并對安全生產提供數據支持。

b) 最好能做出跟組態王類似，工業控制界面直觀，實時，可隨時控制修改設備工作狀態。

五、視頻監控子系統

a) 實現民爆廠區內生產線范圍內和廠區范圍內的視頻監控，廠區周界環境內的視頻全覆蓋，無死角，（生產線周圍的需考慮防爆需求）

b) 最好能實現視頻的高清化、網絡化，智能化。

c) 通過市面上的高清攝像機+防爆外殼來實現，降低費用，增加設備的可選性。

d) 定制的防爆攝像機造價高，且類型簡單。

e) 實現網絡化、高清化，對應的可實現對進出通道的圖像智能分析功能，能把人數統計功能加上。使得系統更有價值更智能化。

六、倉儲管理子系統

a) 實現民爆廠區內爆炸物儲運倉庫范圍內周界報警系統，防止非法人員對倉儲物品實時盜竊或破壞，以免發生意外。

b) 對倉庫內的環境參數進行監控管理，保證倉儲環境恒溫恒濕，實時采集聯動報警，，保證倉儲炸藥成品的安全。（倉儲周圍的需考慮防爆需求）

七、物流管理子系統

a) 實現民爆廠區所以物流車輛實施管控，在每輛車上安裝GPRS定位系統，無論裝載炸藥的物流車輛走到哪里，廠區都能實時掌握到它們的行程。

b) 另外，在出廠進庫時，可以在每包炸藥上面貼上GPRS位移跟蹤系統，這樣可以在對每包炸藥去向進行監控（如果對成本沒有要求時可以實施）。
